汽车点火线圈是发动机中一个至关重要的部件，其作用是将蓄电池的低压电转换为高压电，以点燃气缸内的可燃混合气。点火线圈由初级绕组、次级绕组、铁芯和绝缘材料等组成，其工作原理是利用电磁感应原理，在初级绕组中通入低压电流时，次级绕组中产生高电压。，，点火线圈的故障会导致发动机无法正常工作，如启动困难、加速无力、油耗增加等。定期检查和维护点火线圈的健壯性对于确保发动机性能和延长汽车寿命至关重要。选择高质量的点火线圈和正确的安装方法也是保证其正常工作的关键。

在汽车发动机的复杂系统中，有一个看似不起眼却至关重要的部件——点火线圈，它虽小，却承担着将车辆的低压电流转化为高压电以点燃混合气的重任，是确保发动机正常运转和高效燃烧的关键，本文将通过详细的汽车点火线圈图解析，探讨其工作原理、构造、故障表现及维护保养的重要性，旨在为车主和维修技术人员提供全面的知识参考。

一、汽车点火线圈的基本构造与工作原理

1. 构造解析

汽车点火线圈主要由以下几个部分组成：

初级绕组：也称为低压绕组，是点火线圈的输入端，连接到蓄电池或发电机，它通常由较粗的导线制成，以减少电阻并提高效率。

次级绕组：也称为高压绕组，是点火线圈的输出端，负责产生高压电，它由细导线紧密缠绕而成，以增加电感量，从而在放电时产生高电压。

铁芯：通常由高导磁性的材料（如硅钢片）制成，用于集中磁场，增强电感效应。

绝缘体：位于初级和次级绕组之间，防止电流泄漏，确保安全。

中心电极：与次级绕组相连，负责将高压电引入火花塞的间隙，点燃混合气。

侧电极：与中心电极配合，形成放电间隙，完成点火过程。

2. 工作原理

当汽车发动机运转时，蓄电池提供的低压电流通过初级绕组流过，由于次级绕组的匝数远多于初级绕组，根据电磁感应原理，当电流通过初级绕组突然切断时（通常由一个开关装置如触点或晶体管控制），次级绕组会产生一个高电压脉冲，这个高电压脉冲被送到火花塞，使中心电极与侧电极之间形成电火花，点燃气缸内的可燃混合气。

二、汽车点火线圈图解分析

为了更直观地理解点火线圈的工作过程，我们可以借助汽车点火线圈图进行详细分析：

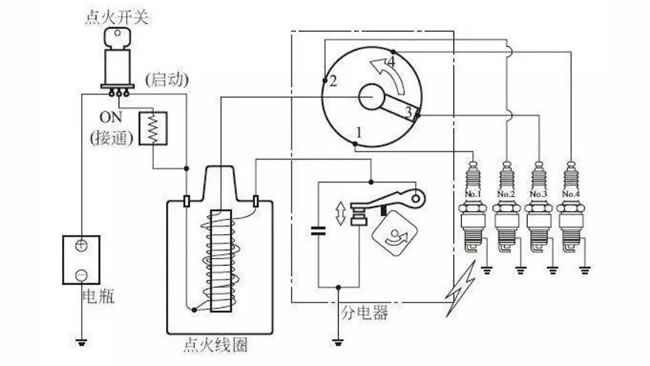

图示一：展示了点火线圈的外部结构及各部分连接关系，图中可以清晰地看到初级绕组、次级绕组、铁芯、绝缘体以及与火花塞的连接方式。

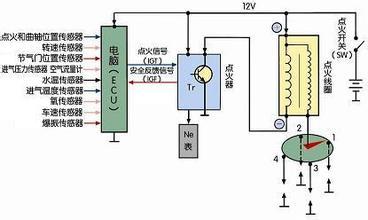

图示二：为点火线圈的工作原理示意图，通过动态演示了电流在初级和次级绕组中的流动情况，以及电流切断时产生的电压突变过程。

图示三：为点火过程的具体表现，包括电火花的产生、混合气的点燃以及燃烧过程对发动机动力的影响。

三、汽车点火线圈的故障表现与影响

1. 故障表现

启动困难或无法启动：点火线圈故障可能导致发动机无法正常启动或启动后立即熄火。

加速无力或抖动：由于点火能量不足，发动机可能表现出加速无力、抖动或运行不平稳的现象。

故障灯亮起：某些车型的ECU（电子控制单元）会监测点火系统的工作状态，一旦发现异常会通过仪表盘上的故障指示灯进行提示。

油耗增加：由于燃烧效率下降，车辆可能会出现油耗增加的情况。

发动机损坏：长期不正常的点火可能导致气缸壁磨损、活塞环损坏等严重后果。

2. 影响分析

点火线圈的故障不仅影响车辆的正常运行和性能表现，还可能对环境造成污染（如未完全燃烧产生的黑烟）和增加维修成本（如更换损坏部件），长期忽视点火系统的维护还可能缩短发动机的使用寿命。

四、汽车点火线圈的维护与保养建议

1、定期检查：建议每行驶一定公里数（如每10,000公里）对点火系统进行一次检查，包括点火线圈的外观、连接线束是否松动或损坏等。

2、清洁保养：定期清洁点火线圈及其周围的灰尘和油污，保持其良好的散热性能和工作环境。

3、更换周期：虽然点火线圈的寿命相对较长（一般可达数万公里），但考虑到其工作环境的恶劣性（高温、振动），建议根据车辆使用手册或专业技师的建议定期更换。

4、使用优质燃油和机油：优质燃油和机油可以减少积碳的产生，从而降低对点火系统的负担和磨损。

5、避免不当驾驶习惯：如频繁急加速、急刹车等行为会加剧点火系统的负担，应尽量避免。

6、专业维修：一旦发现点火系统异常，应立即前往专业维修站进行检查和维修，避免因小失大。

汽车点火线圈虽小，但其作用却不可小觑，通过本文对汽车点火线圈图的解析及对其重要性、故障表现和维护保养的详细阐述，希望能引起车主们对这一关键部件的重视，在日常使用中，我们应定期检查、及时保养并遵循正确的驾驶习惯，以确保车辆始终保持良好的运行状态和性能表现，我们才能更好地享受驾驶带来的乐趣和便利，同时保障行车安全。
