汽车发动机舱是汽车的心脏，其结构复杂而精密。本文通过图解的方式，深度解析了发动机舱的各个组成部分及其功能。介绍了发动机的安装位置和基本构造，包括气缸体、曲轴箱、气门机构等。详细阐述了发动机的冷却系统、润滑系统、燃油供给系统和点火系统的组成和工作原理。还对发动机的进气和排气系统进行了详细解析，包括空气滤清器、进气歧管、排气管等部件的作用和设计原理。本文还介绍了发动机的电气系统，包括电池、发电机、起动机等部件的连接方式和作用。通过本文的解析，读者可以更深入地了解汽车发动机的构造和工作原理，为汽车维护和保养提供参考和指导。

在汽车这一复杂而精密的机械装置中，发动机无疑是其“心脏”，为车辆提供源源不断的动力，而发动机舱，作为发动机的“居所”，不仅承载着发动机本身，还集成了众多关键部件和系统，如冷却系统、燃油系统、进气系统、排气系统以及电气系统等，为了更好地理解这一复杂而关键的区域，本文将通过详细的图解，对汽车发动机舱的结构进行深入解析。

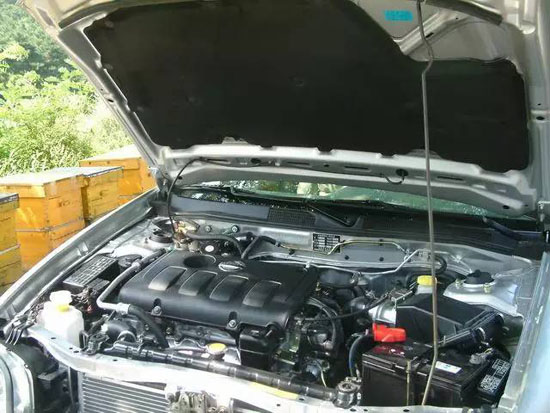

一、发动机舱的概述

发动机舱位于汽车前部，通常由前部保险杠后方至前风挡玻璃下方，是汽车内部结构中最为紧凑且功能最为集中的部分，它不仅为发动机提供了必要的保护和支撑，还确保了各系统之间的有效连接和运行。

二、主要组成部分及功能解析

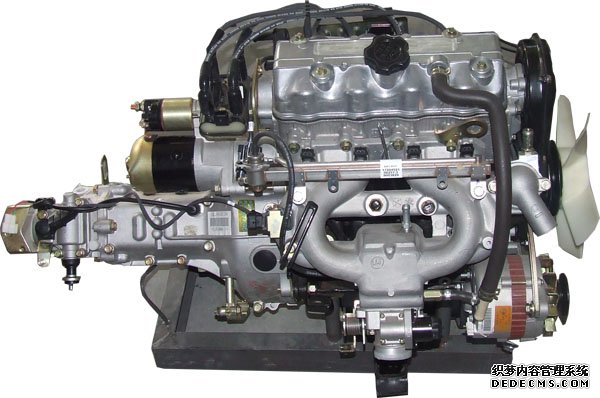

1. 发动机本体

气缸体与气缸盖：这是发动机的核心部分，气缸体是发动机的基础框架，气缸盖则覆盖在气缸体上方，形成燃烧室，气缸内壁与活塞共同完成内燃过程的四个冲程（吸气、压缩、做功、排气）。

曲轴与连杆：曲轴是发动机的输出轴，通过连杆与活塞相连，将活塞的直线运动转化为旋转运动，从而输出动力。

活塞与活塞环：活塞在气缸内做往复运动，活塞环则起到密封作用，防止气体泄漏。

2. 冷却系统

散热器：位于发动机前方，通过水冷循环带走热量，保持发动机温度在正常范围内。

水泵：驱动冷却液在冷却系统中循环流动。

水管与散热器芯：连接发动机与散热器，形成冷却液的循环通道。

3. 燃油系统

燃油箱：储存燃油的容器，通常位于汽车后部或车底。

燃油泵：将燃油从油箱中抽出并加压送入供油管路。

喷油嘴：精确控制燃油喷射到气缸内，与空气混合后进行燃烧。

4. 进气与排气系统

进气歧管与节气门：控制进入气缸的空气量，以调节发动机的进气量。

排气歧管与三元催化器：收集并排出燃烧后的废气，三元催化器则负责转化有害气体为无害物质。

5. 电气系统与传感器

蓄电池与发电机：为全车提供电力供应，发电机在车辆行驶时进行充电。

各种传感器（如氧传感器、水温传感器、进气压力传感器等）：监测发动机及车辆状态，为ECU（电子控制单元）提供数据支持。

三、发动机舱布局与维护注意事项

1. 布局特点

紧凑性：为了最大化利用空间并保持车辆重心稳定，发动机舱内的各部件布局紧密而有序。

通风与散热：通过散热器、风冷等设计确保发动机在高温下仍能正常工作，合理的风道设计能保证空气流通，提高散热效率。

2. 维护保养要点

定期检查冷却液与机油：确保冷却液充足且无泄漏，机油清洁且油位正常。

更换空气滤清器与燃油滤清器：定期更换可防止杂质进入气缸和燃油系统，保证发动机性能。

检查皮带与管路：确保皮带无松弛或磨损，管路无泄漏或老化。

清洁与防尘：定期清理发动机舱内的灰尘与油污，防止过热和短路风险，使用防护罩或防护网防止异物进入。

四、现代汽车发动机技术的发展趋势

随着科技的进步和环保要求的提高，现代汽车发动机技术正朝着高效、节能、环保的方向发展，具体表现为：

涡轮增压技术：提高进气密度，增加发动机功率而不增加油耗。

直喷技术（GDI）与缸内直喷技术（HCCI）：精确控制燃油喷射，提高燃烧效率。

可变气门正时（VVT）与可变气门升程（VVL）技术：根据不同工况调整气门开闭时间与升程，优化燃烧过程。
